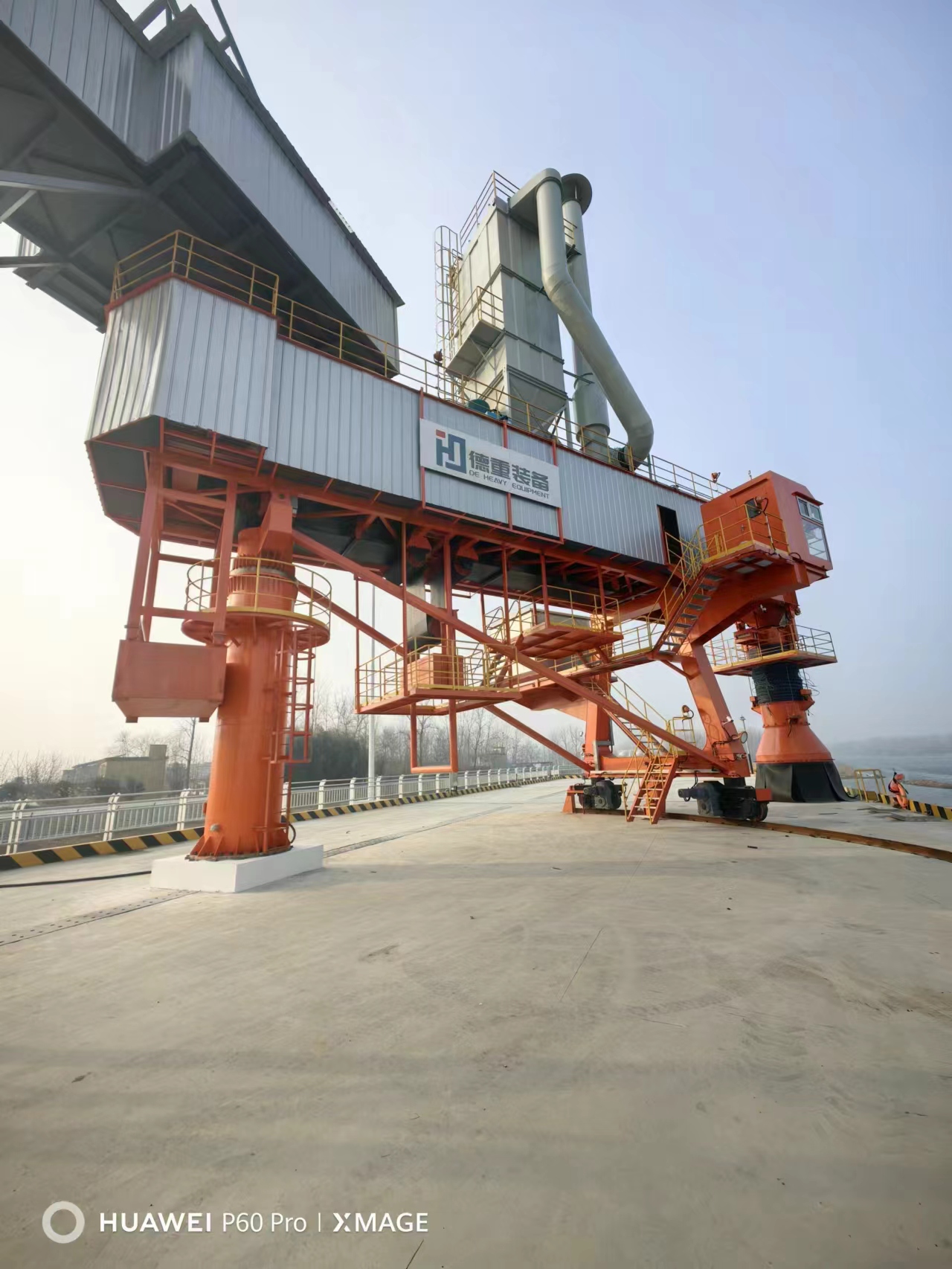

裝船機主體是由大機行走、塔架、主臂架、伸縮臂架、尾車及其它附加設備組成。

大機行走是由行走裝置、門架、錨固器、夾軌器等組成。

塔架結構由塔架、司機室、臂架皮帶機驅動裝置、架仰驅動裝置等組

成。

塔架前面裝有一主臂架，主臂架后端由銷連結在塔架上(在門架的上部)，主臂的前端由鋼絲繩支承在塔架的頂部，通過鋼絲繩的卷繞上下仰。另外，在主臂的上部和底部裝有輪子，共同起到支承伸縮臂架的作用。主臂架前端還裝有伸縮臂架的驅動裝置，在伸縮臂架的前端用銷連結伸縮溜筒:另一端用液壓缸控制溜筒的擺動。在伸縮溜簡上部設有旋轉平臺。旋轉平臺處裝有溜簡旋轉驅動裝置。

尾車由支腿、尾車架、漏斗等組成，用連桿和塔架組成。裝船機的主要機構有:行走機構、架仰機構、架伸縮機構、架皮帶機機構、溜筒機構、電纜卷取機構等。
